저상형 전동 리프트 테이블 도입

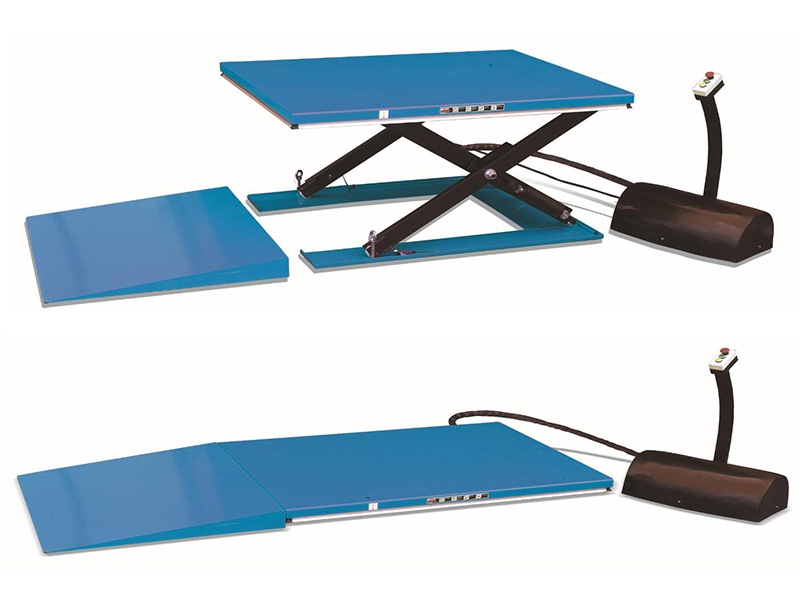

로우 프로파일 전동 리프트 테이블은 넓은 플랫폼을 갖춘 견고한 설계로, 낮은 위치에서 리프팅하도록 설계되었습니다. 이 로우 프로파일 리프트 테이블은 낮은 폐쇄 높이를 달성할 수 있어 피트 설치가 필요 없습니다. 24V 제어반에는 상승/하강 버튼과 비상 버튼이 있습니다. 또한, 외부 전원 팩에는 과부하 방지 밸브와 하강 속도 제어를 위한 보상 유량 밸브가 장착되어 있습니다. 로우 프로파일 전동 리프트 테이블은 작업자가 적절한 작동 높이에서 작업하고 관련 보건 및 안전 규정을 준수하도록 보장합니다. 3상 전원 공급 장치를 사용하여 최대 1000kg의 하중을 들어 올릴 수 있습니다.
이 매우 낮은 높이의 가위식 리프팅 테이블은 폐쇄형 플랫폼으로, 피트 설치가 필요 없어 작업량이 크게 줄어듭니다. 긴 롤온 램프 덕분에 팔레트 리프터나 운송 차량을 플랫폼의 매끄러운 강철판 위로 옮기거나 운전할 수 있습니다. 또 다른 유용한 특징은 가위식 메커니즘이 장착된 견고한 베이스 플레이트입니다. 이는 바닥면과 구동 롤러를 보호하는 동시에 흔들림 없는 리프팅을 보장하고 안정성을 향상시킵니다.
Low Profile Lift Table에는 HY1001, HY1002, HY1003, HY1004, HY1005, HY1501, HY1502, HY1503, HY2001, HY2002 모델이 있습니다.
저상형 전동 리프트 테이블 사양
| 아이리프트 No. | 1312801 | 1312802 | 1312803 | 1312804 | 1312805 | 1312806 | 1312807 | 1312808 | 1312809 | 1312810 | |
| 모델 | HY1001 | HY1002 | HY1003 | HY1004 | HY1005 | HY1501 | HY1502 | HY1503 | HY2001 | HY2002 | |
| 생산 능력 | kg(파운드) | 1000 (2200) | 1500 (3300) | 2000 (4400) | |||||||
| 플랫폼 크기(L*W) | mm (인치) | 1450*1140 | 1600*1140 | 1450*800 | 1600*800 | 1600*1000 | 1600*800 | 1600*1000 | 1600*1200 | 1600*1200 | 1600*1000 |
| (57.1 * 44.9) | (63 * 44.9) | (57.1 * 31.5) | (63 * 31.5) | (63 * 40) | (63 * 31.5) | (63 * 40) | (63 * 47.2) | (63 * 47.2) | (63 * 40) | ||
| 최소 신장 | mm (인치) | 85 (3.3) | 105 (4.1) | ||||||||
| 최대 높이 | mm (인치) | 860 (33.9) | 870 (34.3) | ||||||||
| 행정 | mm (인치) | 775 (30.5) | |||||||||
| 리프팅 시간 | (두번째) | 25 | 30 | 35 | |||||||
| 파워 팩 | 380V/50HZ, AC 0.75KW | 380V/50HZ, AC 1.5KW | 380V/50HZ, AC 2.2KW | ||||||||
| 순 무게 | kg(파운드) | 357 (785.4) | 364 (800.8) | 326 (717.2) | 332 (730.4) | 352 (774.4) | 367 (807.4) | 401 (882.2) | 415 (913) | 419 (921.8) | 405 (891) |
로우 프로파일 전동 리프트 테이블 상세 정보
1. 합리적인 디자인, 안전하고 내구성이 뛰어납니다.
테이블 하단에는 안전 바 장치가 있습니다. 테이블이 내려가다가 장애물에 부딪히면 즉시 하강을 멈춰 사용 중 안전을 보장합니다.
2. 쉽게 운반할 수 있는 분리형 리프팅 링
이 리프팅 플랫폼에는 분리형 리프팅 링이 장착되어 있어 운송 작업과 리프팅 플랫폼 설치를 용이하게 할 수 있습니다.
3. 고품질 오일 실린더
과부하 보호 장치를 장착하여 과부하 손상을 효과적으로 방지하고, 수입 씰, 양호한 밀봉성을 갖추고, 유압 누출을 효과적으로 방지하며, 전체 차량의 안전 성능을 향상시킵니다.
4. 정교한 솜씨
정전분무, 고온 베이킹 페인트를 사용하여 테이블 표면이 매끄럽고 깨끗하며 아름답고 내구성과 내식성이 뛰어나며 테이블 바닥 주변에 안전 바 장치가 있어 사용 중 안전을 보장합니다.
5.탄소강 롤러
지지 롤러는 고품질 탄소강 CNC 고정밀 가공 내부 윤활 부싱으로 설계되어 베어링 용량이 크고 유지 보수가 필요 없습니다.
테이블 하단에는 안전 바 장치가 있습니다. 테이블이 내려가다가 장애물에 부딪히면 즉시 하강을 멈춰 사용 중 안전을 보장합니다.
로우프로파일 전동 리프트 테이블의 특징
▲ 더 큰 플랫폼을 갖춘 견고한 디자인
▲ 이 테이블은 닫힌 높이가 낮아 피트 설치가 필요 없습니다.
▲ EN1570:1999를 포함한 모든 유럽 안전 표준에 따라 제조되었습니다.
▲ 받침대와 제어 장치가 있는 원격 전원 장치, IP54 보호 등급.
▲ 장애물과 접촉 시 하강을 방지하기 위한 안전 경계가 장착된 상부 플랫폼.
▲ UP, DOWN 버튼과 비상 정지 기능이 있는 24V 제어 상자.
▲ 과부하 방지용 릴리프 밸브와 하강 속도 제어용 보상 유량 밸브가 장착된 외부 전원 팩입니다. 전원 공급은 AC 380V/50Hz/3상입니다.
▲ 호스가 끊어졌을 경우 리프트 테이블이 내려가는 것을 막기 위한 호스 파열 안전 밸브.
▲ 리프트 테이블의 취급 및 설치를 용이하게 하는 분리형 리프팅 아이.
▲ 피벗 포인트에 오일리스 부싱이 사용됩니다.
▲ 적재램프는 표준장비입니다.
