헤비 듀티 수동 레버 체인 호이스트는 사용하기 쉽고 운반하기 쉬운 수동식 호이스트입니다. 강력하고 착용 가능하며 높은 안전 성능을 제공합니다. 공장, 광산, 건설 현장, 부두, 부두, 창고 등에 사용하기에 적합합니다. 특히 개방 및 무 전력 작업을위한 기계 설치 및화물 리프팅이 우수함을 보여줍니다.
The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.
풍모:
- 소형 디자인, 모든 철강 구조, 가벼운 손잡이
- 2,200lb.의 리프팅 용량은 대부분의 산업 응용 분야에 충분합니다.
- 수동식 호이스트는 하중 분담 기어를 사용하여 무거운 짐을 쉽게 들어 올릴 수 있습니다.
- 과부하를 경고하기 위해 천천히 구부러 지도록 설계된 낙하 방지 후크.
- CE 안전 표준을 충족하도록 제작
| i- 리프트 번호 | 2110602 | 2110604 | 2110605 | 2110606 | 2110607 | 2110608 | |||||||
| 모델 | HCB10 | HCB20 | HCB30 | HCB50 | HCB100 | HCB200 | |||||||
| 정격 용량 | kg (파운드) | 1000(2200) | 2000(4400) | 3000(6600) | 5000(11000) | 10000(22000) | 20000(44000) | ||||||
| 표준 리프팅 높이 | mm (인치) | 2500/3000（100/120） | 3000/5000(120/200) | ||||||||||
| 시험 하중 | KN | 12.5 | 25 | 37.5 | 62.5 | 125 | 250 | ||||||
| 정격 용량에 대한 노력 | 엔 | 310 | 320 | 360 | 400 | 430 | 430 | ||||||
| 로드 체인 수 | 1 | 2 | 2 | 2 | 4 | 8 | |||||||
| 후크 H 사이의 최소 거리 | mm (인치) | 300(12) | 380(15) | 470(18.5) | 600(23.6) | 730(28.7) | 1000(40) | ||||||
| 디아. 로드 체인 | mm (인치) | Ø6x18 | Ø6x18 | Ø8x24 | Ø10x30 | Ø10x30 | Ø10x30 | ||||||
| (0.2x0.7) | (0.2x0.7) | (0.3x0.9) | (0.4x1.2) | (0.4x1.2) | (0.4x1.2) | ||||||||

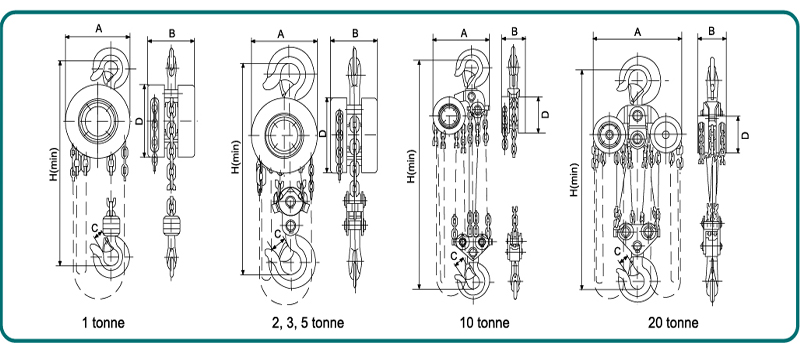

| 치수 | mm (인치) | 142(5.6) | 142(5.6) | 178(6.8) | 210(8.3) | 358(14.1) | 580(22.8) | ||||||
| B mm (인치) | 130(5.2) | 130(5.2) | 139(5.6) | 162(6.4) | 162(6.4) | 189(7.4) | |||||||
| C mm (인치) | 22(0.9) | 26(1) | 32(1.2) | 44(1.7) | 50(2) | 70(2.7) | |||||||
| D mm (인치) | 142(5.6) | 142(5.6) | 178(6.8) | 210(8.3) | 358(14.1) | 580(22.8) | |||||||
| 순중량 | kg (파운드) | 9.2(20.2) | 10(22) | 12(26.4) | 14(30.8) | 20.2(44.4) | 22.7(50) | 32(70.4) | 35(77) | 65(143) | 68(150) | 148(325.6) | 155(341) |
| 총 중량 | kg (파운드) | 9.6(21) | 10.4(23) | 13.1(28.8) | 14.5(31.9) | 20.8(45.8） | 23.3(51.3) | 33(72.6) | 36(79.2) | 67(147.4) | 80(176) | 150(330) | 180(396) |
| Extra Weight Per Metre of Extra Lift | (pcs) | 1.65 | 2.5 | 3.7 | 5.2 | 9.6 | 19.2 | ||||||
운영 절차 :
1. 케이블 풀 과부하를 사용하는 것은 엄격히 금지되어 있습니다.
2. 인력 이외의 다른 권한으로 운영하는 것은 엄격히 금지되어 있습니다.
3. 사용하기 전에 부품이 손상되지 않았는지, 변속기 부품 및 리프팅 체인에 윤활이 잘되어 있고 공전 상태가 정상인지 확인하십시오.
4 리프팅 전에 상단 및 하단 후크가 걸려 있는지 확인하고 리프팅 체인을 수직으로 걸어야합니다. 꼬인 링크가 없어야하며 이중열 체인의 하단 후크 프레임을 뒤집어서는 안됩니다.
5. 작업자는 팔찌를 흔들기 위해 팔찌 바퀴와 같은 평면에 서서 팔찌 바퀴가 시계 방향으로 회전하여 무게를 올릴 수 있어야합니다. 팔찌를 뒤집 으면 무게를 천천히 낮출 수 있습니다.
6. 무거운 물건을 들어 올릴 때 작업자가 큰 사고를 피하기 위해 무거운 물건을 밟거나 작업하는 것은 엄격히 금지되어 있습니다.
7. 리프팅 과정에서 무게가 오르거나 떨어지 든 팔찌를 당길 때 힘이 고르고 부드럽게되어야합니다. 팔찌가 튀거나 스냅 링이 걸리지 않도록 무리하게 힘을 가하지 마십시오.
8. 작업자가 당기는 힘이 정상적인 당기는 힘보다 큰 것을 발견하면 즉시 사용을 중지해야합니다. 사고를 예방하기 위해 내부 구조의 손상을 방지하십시오.
9. 무거운 물체가 안전하고 안전하게 착륙 한 후 체인에서 고리를 제거하십시오.
10. 사용 후에는 부드럽게 다루고 건조하고 통풍이 잘되는 곳에 놓고 윤활유를 바릅니다.
